Sinds gisteren is het zo ver, mijn 200tdi motorblok is nu officieel gehuwd met de r380 versnellingsbak.
Het motorblok, een 200tdi uit 1991 van een Discovery 1 is mooi droog en inmiddels ook voorzien van nieuwe v-snaren, distributie riem en de nodige keerringen en pakkingen.
Even een beknopte uitleg over hoe je het huwelijk tussen een lt77 danwel r380 short bell housing met een disco 200tdi tot stand kunt brengen. Er is namelijk veel info op het internet te vinden, maar niet alle info is even duidelijk dus ik zal proberen het duidelijk in het kort uit te leggen.
1. Verwijder de koppeling en het vliegwiel van het disco blok
2. Verwijder het vliegwielhuis en maak het blok en huis vrij van pakkingsresten.
3. Op een paar plaatsen zitten de draadeinden niet op de juiste plaats, draai deze uit het vliegwielhuis met behulp van 2 moeren gaat dit vanzelf
4. Verwijder de 2 deuvels met een griptang, als dit niet gaat, kun je deze voorzichtig afslijpen.
5. Naast de draadeinden die je zojuist verwijdert hebt, zitten ook kleine gaatjes voorgeboord, op deze plaatsen moeten de verwijderde draadeinden teruggeplaatst worden.
6. Boor de gaten (niet te diep) nu uit, zodat je er met M10 tappen draad in kunt tappen.
7. Tap nu draad in de nieuwe gaten en plaats de draadeinden. Als het goed is past nu het vliegwielhuis al weer op de versnellingsbak.
8. De vier onderste gaten lopen door het huis direct in het blok. Je zult hier lange bouten voor moeten kopen met een verzonken kop (inbus bouten) en je moet deze vier gaten dus iets inboren, zodat de nieuwe bouten er in passen.
9. Als je dit gedaan hebt, sla je de oude keerring voorzichtig uit het vliegwielhuis en klop je erg voorzichtig de nieuwe er weer in.
LET OP! De nieuwe keerring is voorzien van een kunststof bescherm ring, laat deze zitten en draai het huis weer terug op het blok met deze ring er in. De ring zorgt er nl. voor dat de rand van de keerring op zijn plek blijft zitten.
10. Plaats nu de nieuwe pakking en draai het vliegwiel huis terug op het blok en doe dit bout voor bout en beetje bij beetje, het huis moet nl zo goed als recht over de krukas geperst worden.
11. Als je dit allemaal gedaan hebt, kun je alles terug op moment vastzetten en het vliegwiel en de koppeling terug bevestigen.

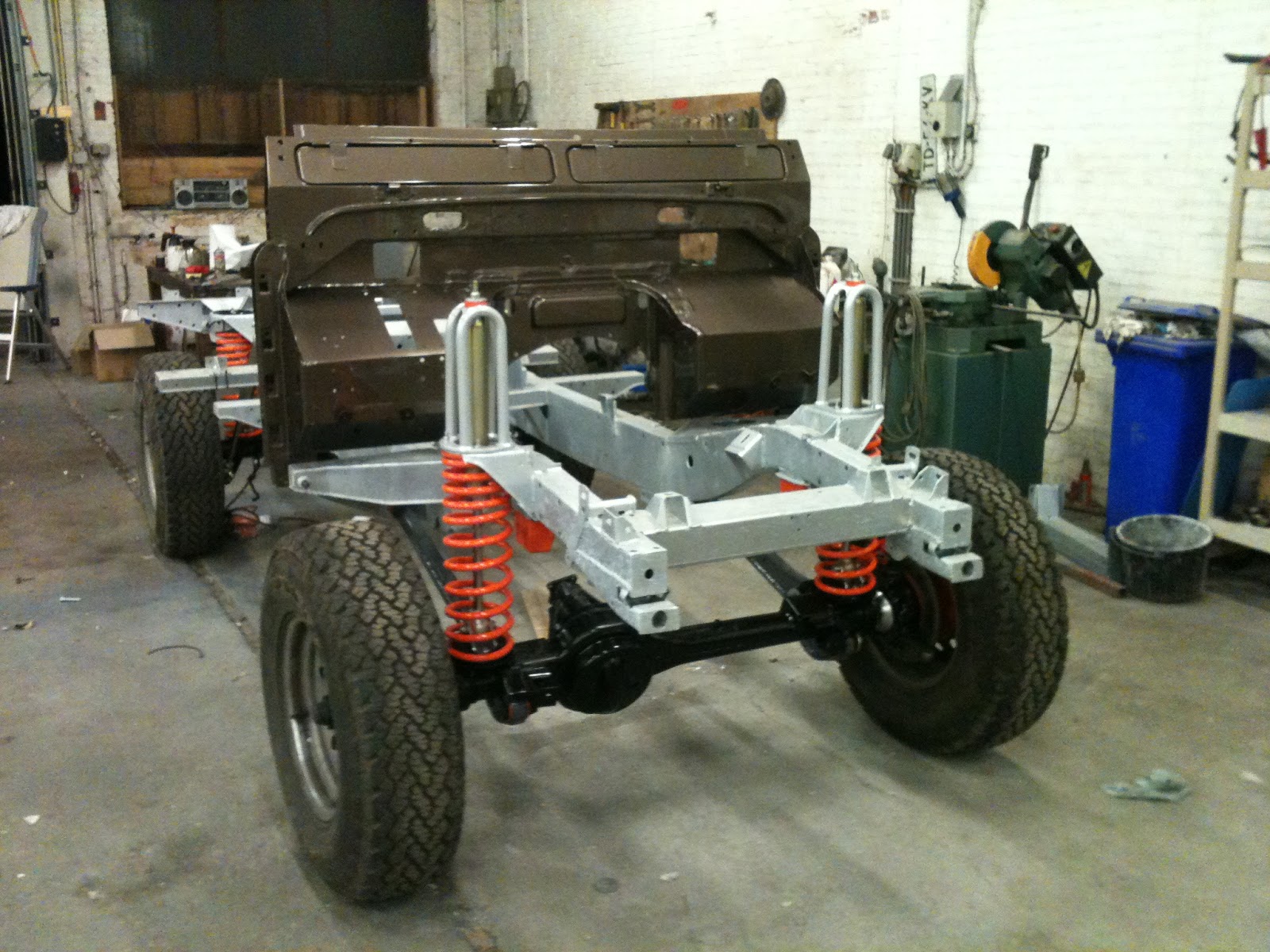

Hier nog even wat foto's
